分级机-中德重工

产品介绍

PRODUCT DETAILS

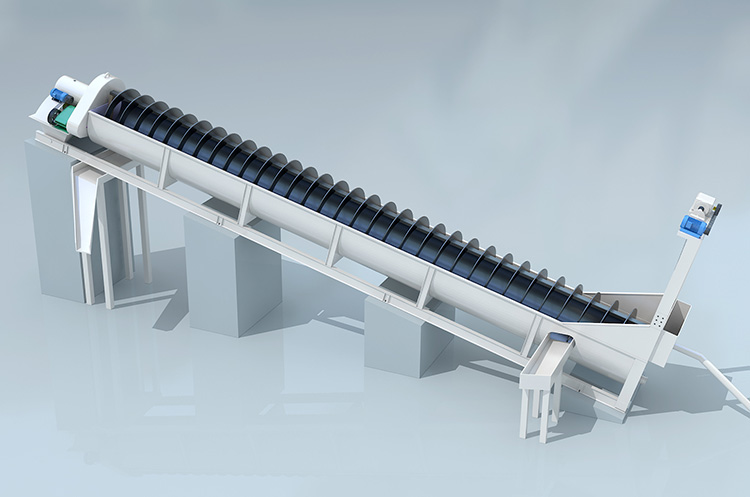

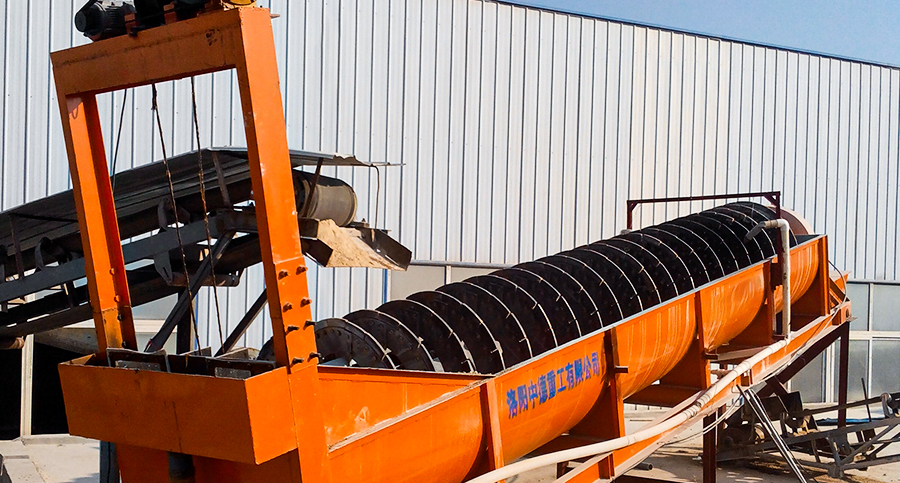

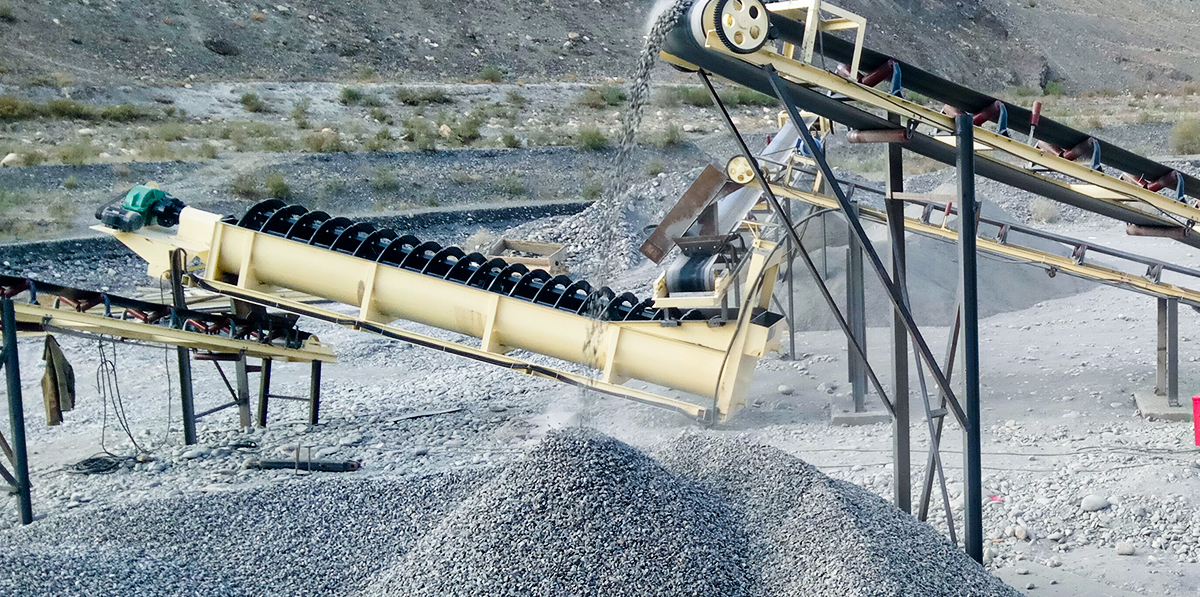

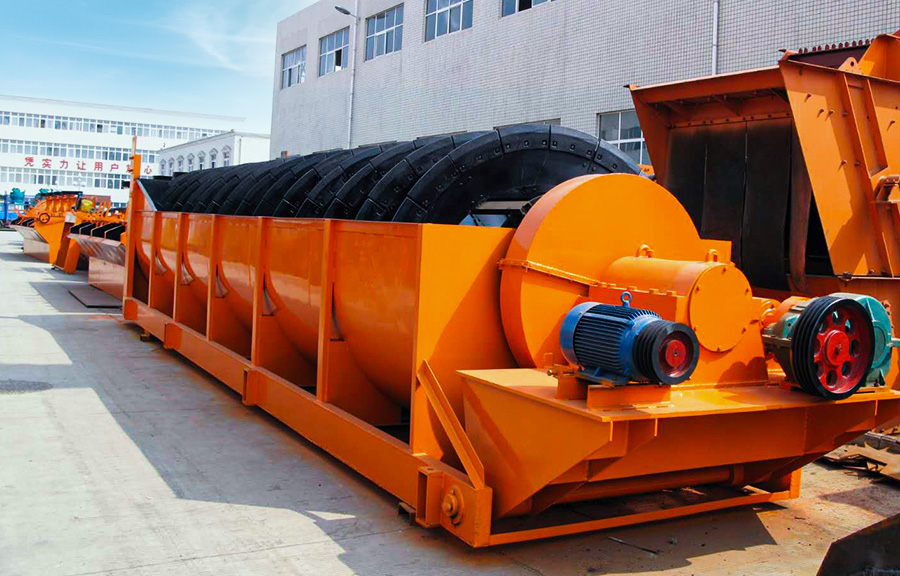

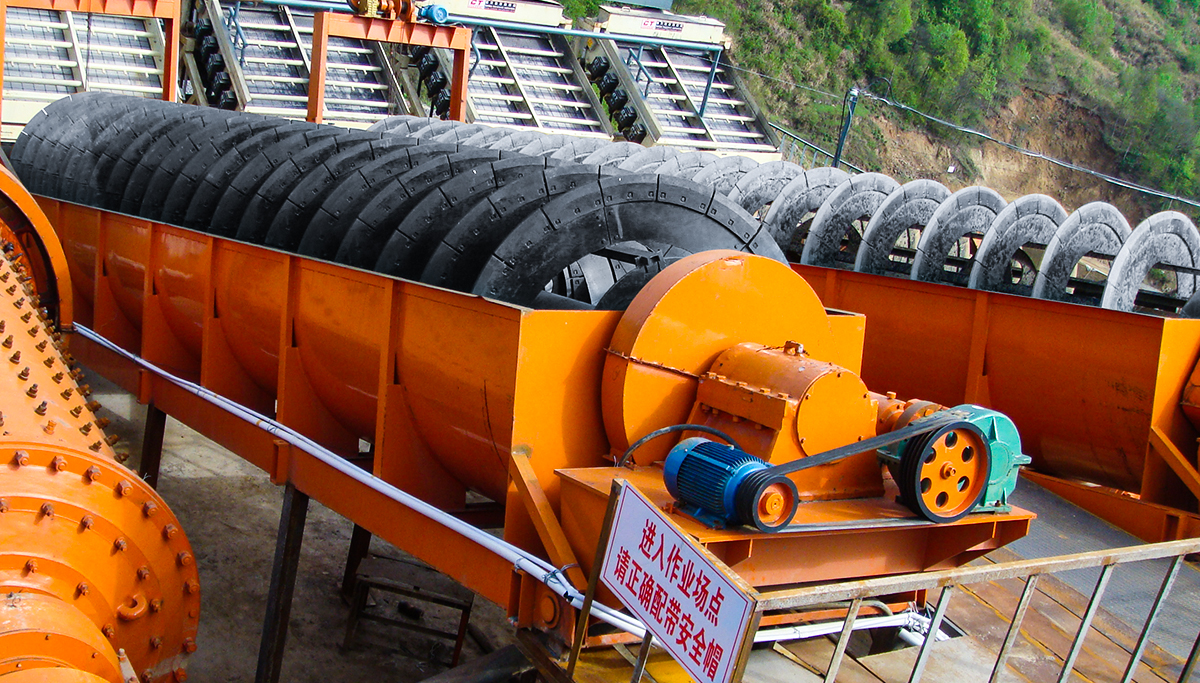

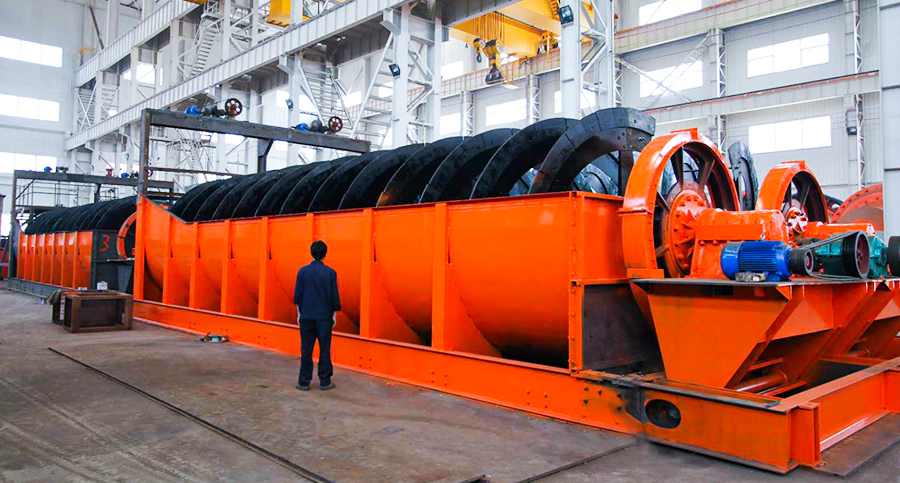

分级机适用范围：分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。分级机结构：分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。

生产智造
保质保量完成生产任务
快速发货
及时交付给客户
安装调试
快速安装调试至稳定投产

突出优势

Outstanding Advantages

技术先进，工艺简单
该设备技术先进，工艺简单，特别适合于干法大、中型制砂生产线使用
操作可靠、方便、灵活
螺旋轴的入水头、轴头采用生铁套，操作可靠；石粉质量易于控制，0.00--0.75mm石粉含量在2%-15%之间可调
维修率低，耐磨性强
采用瓦片内衬，维修率低；底座采用槽钢，机体采用钢板焊接而成，质量好耐磨性高

工作原理

working principle

分级机工作原理：分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级加于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

技术参数

Technical parameters

型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	处理量（t/d）		电动机功率（kw）		外形尺寸（mm≤）			总重（t）
型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	按返砂	按溢流	传动用	升降用	长	宽	高	总重（t）
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	8400	5-8	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	14300	3.2	23300	1410	----	----	17091	----	8680	84.8

型号	处理量（t/d）
型号	按返砂	按溢流
FG-3	80-150	20
FG-5	135-210	32
FG-7	340-570	65
FG-10	675-1080	110
FC-10	675-1080	85
FG-12	1170-1870	155
FC-12	1170-1870	120
2FG-12	2340-3740	310
2FC-12	2340-3740	240
FG-15	1830-2740	235
FC-15	1830-2740	185
2FG-15	2280-5480	470
2FC-15	2280-5480	370
FG-20	3290-5940	400
FC-20	3210-5940	320
2FG-20	7780-11880	800
2FC-20	7780-11880	640
FG-24	6800	580
FC-24	6800	490
2FG-24	13600	1160
2FC-24	13700	910
2FG-30	23300	1785
2FC-30	23300	1410
