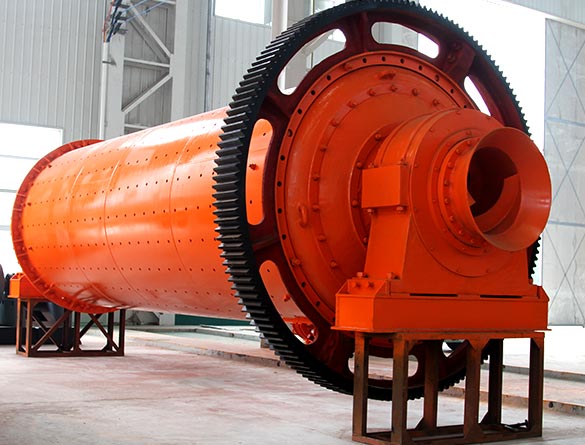

溢流型球磨机

球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿、建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。

【进料粒度】:≤25mm

【装球量】:1.5-338t

【应用范围】:用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

60S人工响应 30Min内给予技术答复 24Hour免费提供方案
客服

排矿方式

按照排矿方式不同将球磨机分为格子型球磨机和溢流型球磨机,是目前选矿厂采用的磨矿机。排矿是靠因排料端中空轴径稍大于给料端中空轴径,造成磨矿机内矿浆面向排料端有一定倾斜度。当矿浆面高度高于排料口内径 低母线时,矿浆便溢流排出磨机。这是非强迫的高料位排矿,排料速度慢,故矿料在机内滞留时间长,介质的有效作用也较低,因此溢流型球磨机过磨严重,处理量也比同样规格的格子型低。一般适用于细磨或两段磨矿中二段磨矿。

结构组成

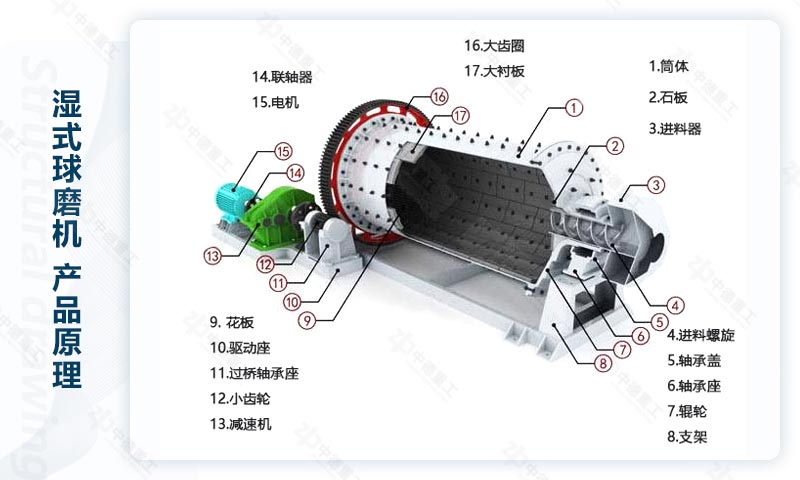

溢流型球磨机是球磨机的一种类型,是目前选矿厂采用常用的磨矿机。主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。 溢流型球磨机筒体用厚度15-36mm的钢板焊接而成,在筒体的两端焊有铸钢制造的法兰盘,用螺栓将端盖2和3与法兰盘连接在一起,二者须精密加工和配合,因为承载磨矿机质量的中空轴颈焊在端盖上。在筒体上开有1-2个人孔,供检修和更换衬板用。筒体和端盖内部敷设有衬板5。端盖上的中空轴颈支承在主轴承4上。主轴承常用的是滑动轴承,其直径很大,但长度很短。轴瓦用巴氏合金浇铸,与一般滑动轴承不同之处在于仅仅下半部有轴瓦。整个轴承除轴瓦用巴氏金浇铸外,其余用铸铁制成。

工作原理:

溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。 溢流型球磨机筒体用厚给15-36mm的钢板焊接而成,在筒体的两端焊有铸钢制造的法兰盘,用螺栓将端盖2和3与法兰盘连接在一起,二者须精密加工和配合,因为承载磨矿机质量的中空轴颈焊在端盖上。

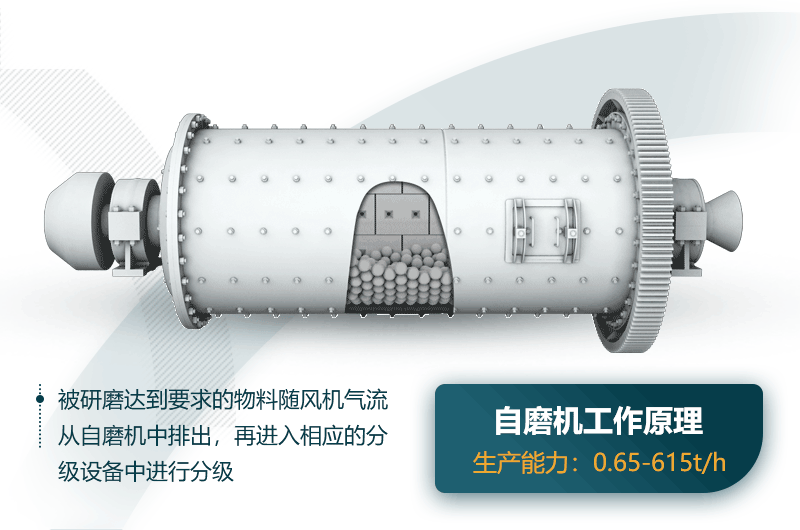

球磨机工作时,物料由球磨机进料端空心轴装入筒体内,当球磨机筒体转动时候,研磨体由于惯性、离心力和摩擦力作用,使它附在筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。物料由进料装置经入料中空轴螺旋均匀地进入球磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在一仓达到粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

突出优势

  • 01运转平稳,工作可靠

    中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。

  • 02润滑良好、运转可靠

    变位齿轮可降低啮合的滑动速度和减小滑动比,从而提高齿轮的耐磨损和抗胶合的性能,还可改善齿轮传动的流体动力性能和润滑状态,提高了球磨机运转的可靠性。

  • 03节能减耗、磨损少

    采用稀油润滑代替脂润滑,防止因缺油而润滑不良,使轴承等各部件的磨擦系数降到 低,大大降低了部件的损耗率。

  • 04硬度、产量

    根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。

产品图片集

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
