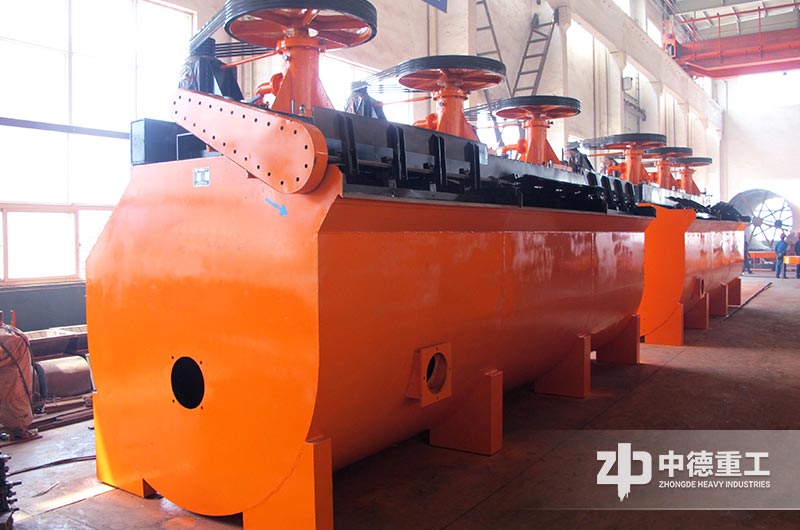

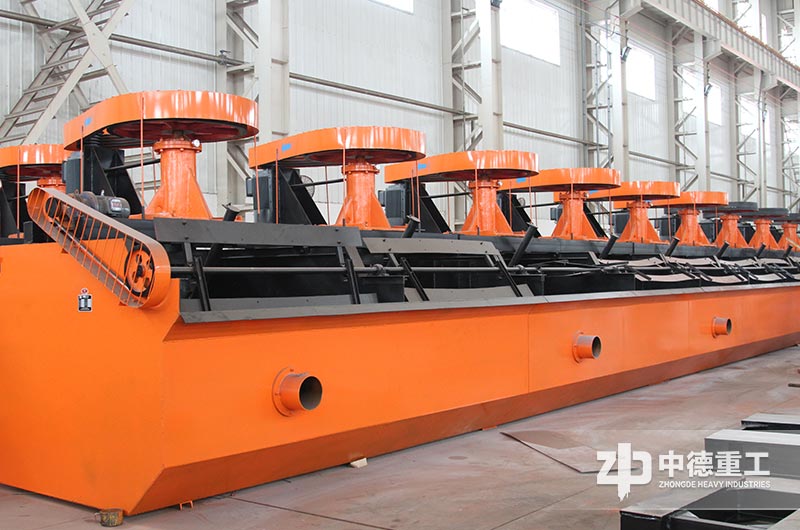

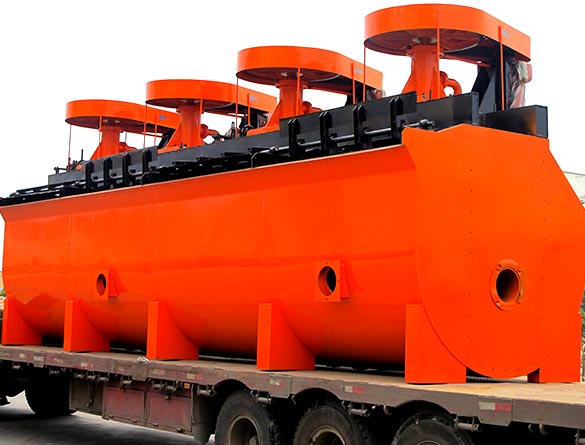

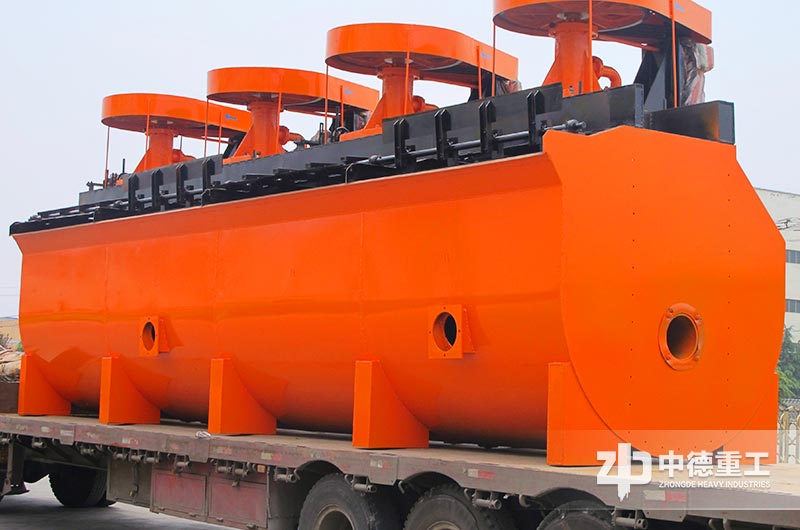

该搅拌式浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。
【生产能力】:0.2-38 m³/min
【充气量】:2m³/㎡·min
【组成部件】:搅拌式浮选机的结构装置:本机主要由矿浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成。
搅拌式浮选机是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。
该浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。在浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽,还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到 终成为尾矿。
01矿浆槽
它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
02搅拌装置

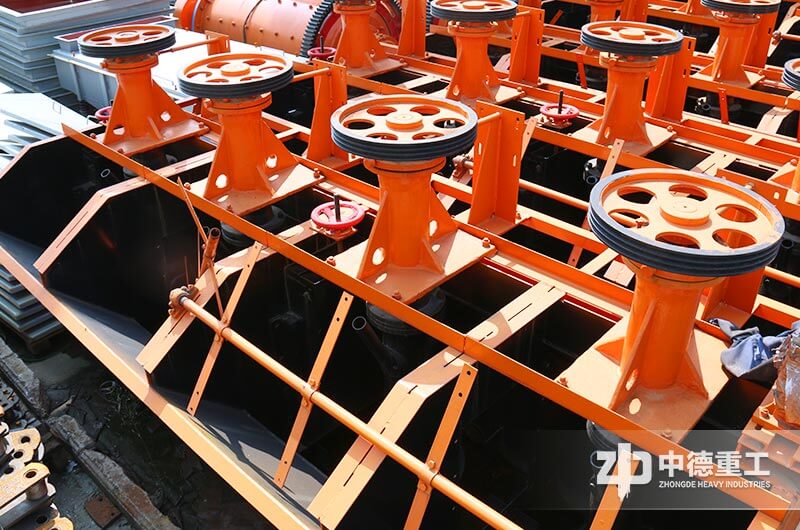

它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的
03充气装置
这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。
04排除矿化气泡装置
它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。
型号 | KYF-1 | KYF-2 | KYF-3 | KYF-4 | KYF-8 | KYF-16 | KYF-24 | KYF-38 | |
槽体尺寸 | 长(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
宽(mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
高(mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 2900 | 3400 | |
单效重量(t) | 1.1 | 1.5 | 1.9 | 2.3 | 3.6 | 5.9 | 9.9 | 15.1 | |
有效容积(m³) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
生产能力(按矿浆体积计算)(m³/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3—8 | 4—6 | 4—24 | 10—38 | |
主轴电动机 | 型号 | Y132M1-6 | Y160M2-8 | Y160L-8 | Y180L-8 | Y200L-8 | Y250M-8 | Y250M-8 | Y280S-8 |
功率(kw) | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 30 | 37 | |
叶轮 | 转速(r/min) | 960 | 720 | 720 | 970 | 730 | 730 | 730 | 740 |
直径(mm) | 340 | 410 | 480 | 550 | 630 | 740 | 800 | 880 | |
高度(mm) | 215 | 256 | 300 | 340 | 390 | 460 | — | 545 | |
转速(r/min) | 281 | 247 | 219 | 200 | 175 | 160 | 150 | 138 | |
圆周速度(m/s) | 5 | 5.3 | 5.5 | 5.76 | 5.77 | 6.7 | 6.25 | 6.36 | |
刮板电动机 | 型号 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
功率(kw) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
转速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
刮板 | 转速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
直径(mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 500 | |
鼓风机风压(kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
最大充气量(m³/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
