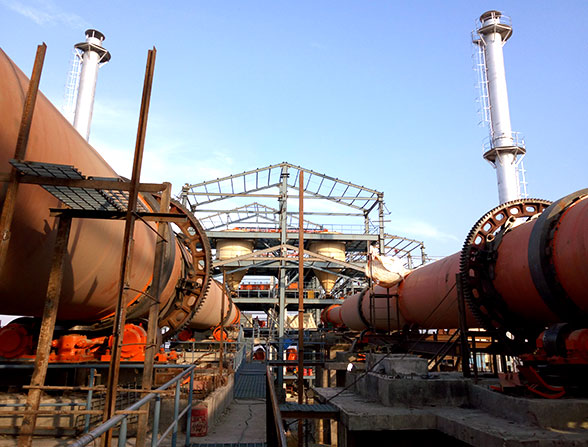

回转窑俗称旋窑,属于建材设备类,被广泛应用到许多工业领域,并在这些生产中越来越重要,成为相应企业生产的核心设备。在回转窑的应用领域,水泥工业中的数量最多。
【产品规格】:Φ2.5×40m-Φ6.0×95m
【生产能力】:180-10000t/h
【应用范围】:主要用于建材、冶金、化工、环保等许多生产行业中,对矿石、精矿、中间物等进行烧结、焙烧等。
化工回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。
01支持装置
采用先进的主轴结构,设置有自动测温装置和电加热装置,同时备有流动支承供选择。
02挡轮装置
分为机械轮和液压推力挡轮两类。液压挡轮装置配有先进的液压控制系统。
03传动装置
配单传动或双传动。直流电机或变频调速电机控制转速,运转可靠,节能高效。
04化工回转窑密封装置
根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封等。
1.采用先进的主轴结构,设置有自动测温装置和电加热装置,同时备有流动支承供选择。
2.分为机械轮和液压推力挡轮两类。液压挡轮装置配有先进的液压控制系统。
3.配单传动或双传动。直流电机或变频调速电机控制转速,运转可靠,节能高效。
4.根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封等,其特点是是对筒体窜动和摆动的适应能力强、密封效果好。
产品规格 (m) |
窑体尺寸 | 电机功率 (kw) |
总重量 (t) |
备注 | ||||
直径(m) | 长度(m) | 斜度(%) | 产量 (t/d) |
转速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 预热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
