单筒冷却机

2-75t/h
生产能力
15-315kw
主电动机
28-576t
总重量

产品介绍

PRODUCT DETAILS

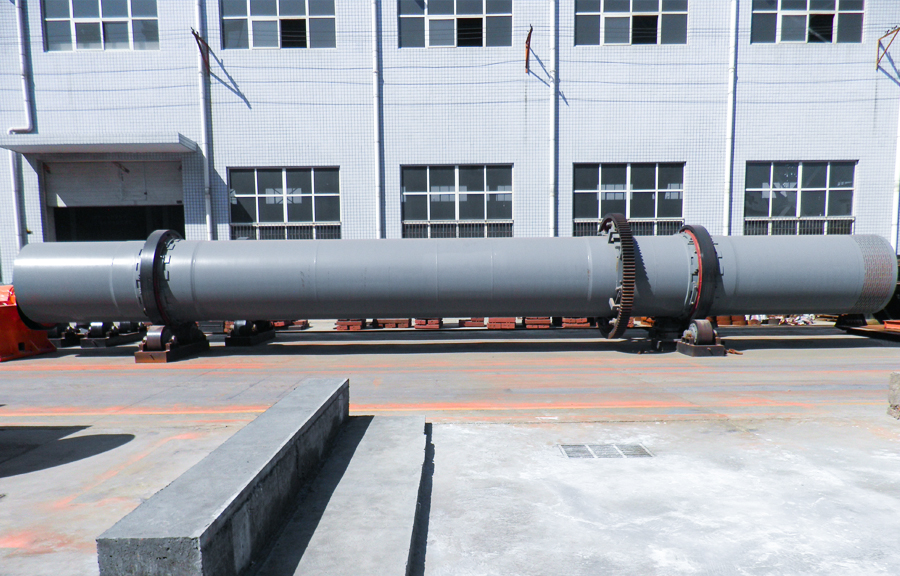

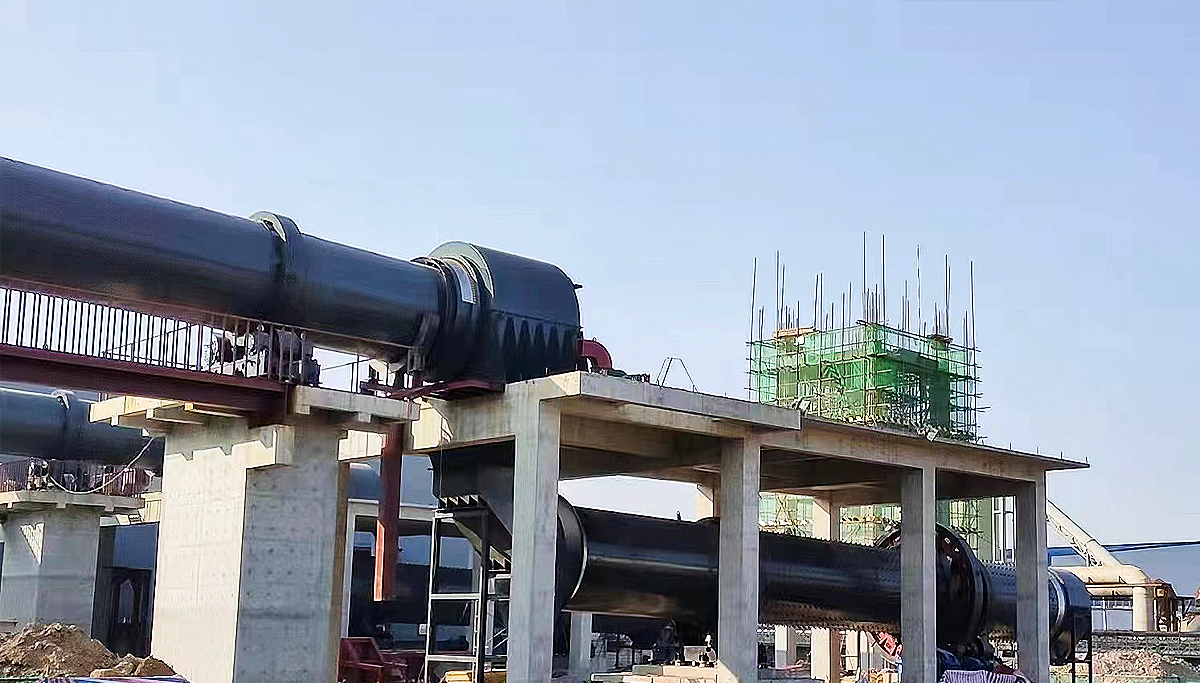

单筒冷却机是回转窑系统中重要设备之一，将从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性，具有结构简单、运转率高、操作维护方便等特点。

生产智造

保质保量完成生产任务
快速发货

及时交付给客户
安装调试

快速安装调试至稳定投产

突出优势

Outstanding Advantages

热效率高

该设备可以将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率
熟料质量高

从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性
快速冷却

通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性
提高设备运转率

提高了熟料的强度和易磨性，消除堆“雪人”及“红河”现象对篦板的毁坏，提高设备运转率

工作原理

working principle

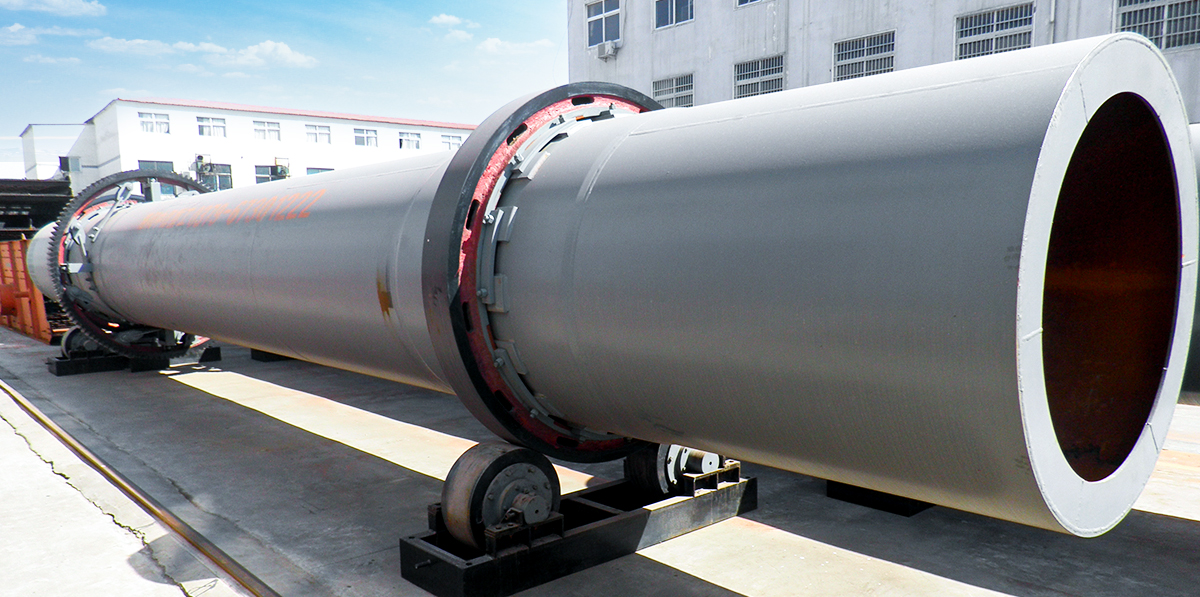

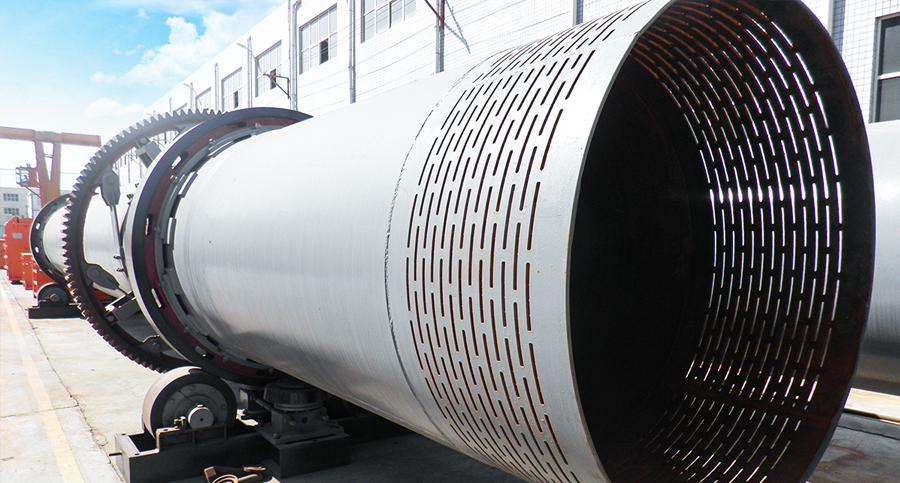

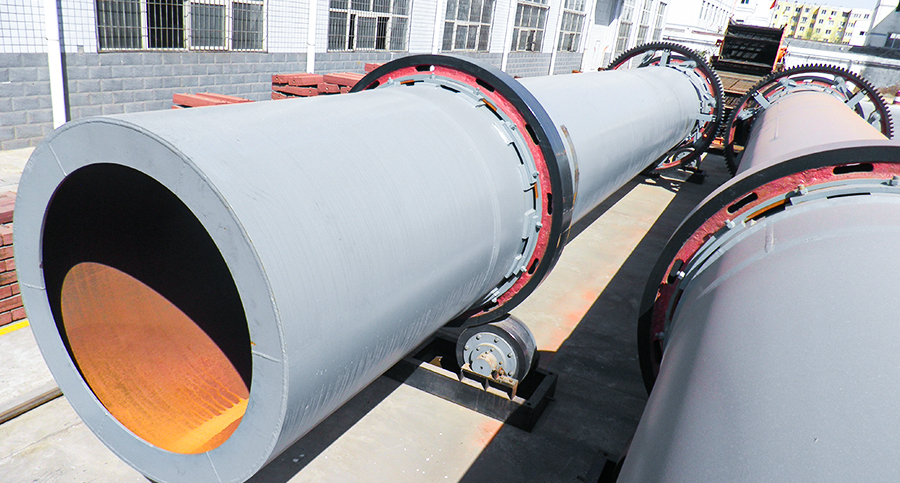

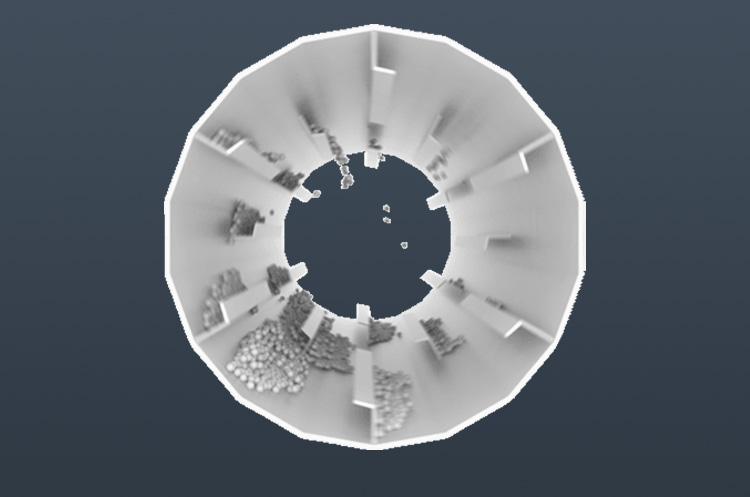

冷却机主要由一个与水平成5%的斜度,直径为1.5米长度为12米的回转筒体构成。内装有扬料板。筒体在离两端2.5米的地方借助于托圈支撑在挡托轮装置上，低端托圈和挡轮滚动接触，以阻止其筒体轴向滑动。筒体的回转是借助于固定在离厉害托圈1米处筒上的大齿圈，通过一套传动装置带动。熟料在扬料区被多次扬起，并均匀地抛撒，冷却空气与热熟料进行强烈的热交换。特别是在低温区，可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速，来增加熟料与冷却空气的接触时间，控制熟料的移动速度，使熟料内部的热量有充足的时间向表面传导，从而对温度较低熟料的热量充分回收。

技术参数

Technical parameters

规格（m） (直径×长度)	生产能力 (t/h)	安装斜度 (%)
Φ1.5×15	2-3	3-5
Φ1.5×20	3-4	3-5
Φ1.8×18	4-6	3-5
Φ2.0×22	7-8.5	3-5
Φ2.2×18	7-8.5	3-5
Φ2.2×22	8-10	3-5
Φ2.4×24	12-15	3-5
Φ2.5×25	15-20	3-5
Φ2.8×28	16-22	3-5
Φ3.0×30	20-25	3-5
Φ3.2×36	28-32	3-5
Φ3.3×40	32-36	3-5
Φ3.6×36	35-38	3-5
Φ4.0×36	50-60	3-5
Φ4.0×45	60-70	3-5
Φ4.5×50	70-75	3-5

规格（m） (直径×长度)	生产能力 (t/h)	安装斜度 (%)	主减速机	主电动机 (kw)
Φ1.5×15	2-3	3-5	ZQ500	15
Φ1.5×20	3-4	3-5	ZQ500	15
Φ1.8×18	4-6	3-5	ZQ500	18.5
Φ2.0×22	7-8.5	3-5	ZQ500	22
Φ2.2×18	7-8.5	3-5	ZQ500	22
Φ2.2×22	8-10	3-5	ZQ650	30
Φ2.4×24	12-15	3-5	ZS125	45
Φ2.5×25	15-20	3-5	ZS125	55
Φ2.8×28	16-22	3-5	ZL100	55
Φ3.0×30	20-25	3-5	ZL115	75
Φ3.2×36	28-32	3-5	ZL115	90
Φ3.3×40	32-36	3-5	ZL130	132
Φ3.6×36	35-38	3-5	ZSY450-28	185
Φ4.0×36	50-60	3-5	ZSY450-25	220
Φ4.0×45	60-70	3-5	ZSY450-25	250
Φ4.5×50	70-75	3-5	ZSY500-25	315
