浮选机-中德重工

产品介绍

PRODUCT DETAILS

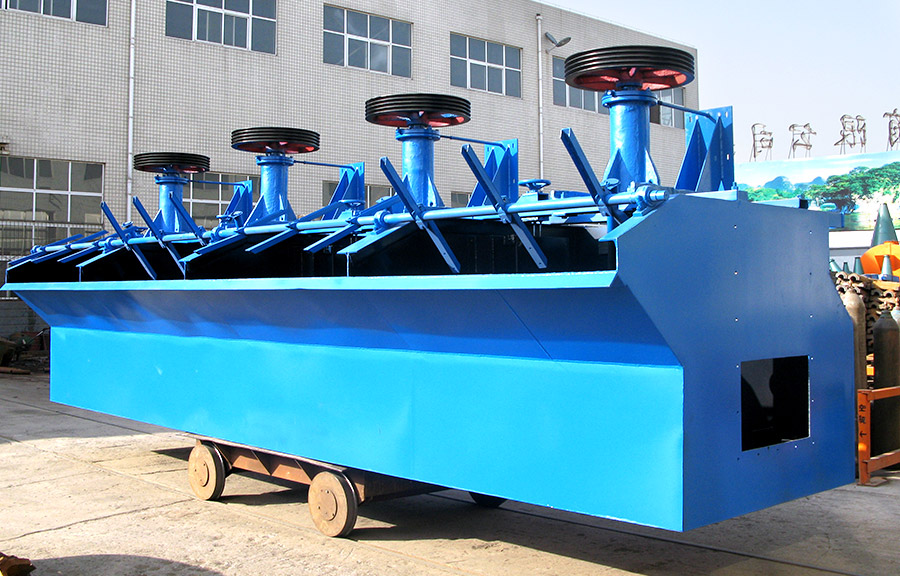

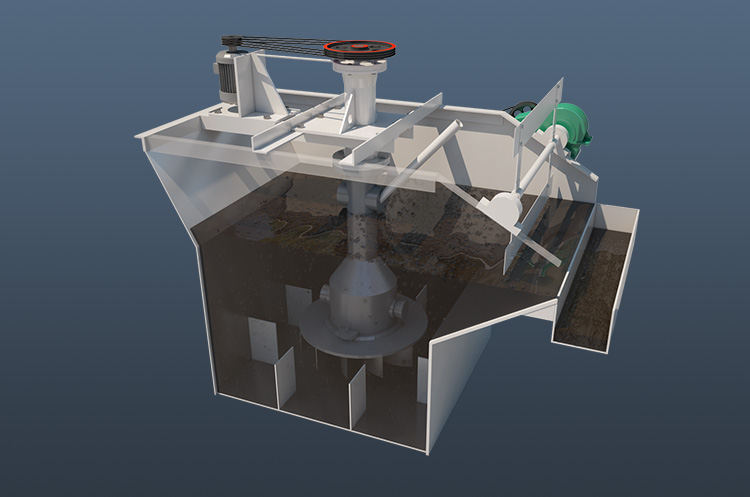

浮选机主要用于选别金、银、铜、铁、铅、锌、钼、镍、铝等金属矿物。也可以用于黑色金属和非金属的选别。该机由电动机三角带传动带动叶轮旋转，产生离心作用形成负压一方面吸入充足的空气与矿浆混合，一方面搅拌矿浆成药物混合，同时细化泡沫，使矿物粘合泡沫之上，浮到矿浆面再形成矿化泡沫。调节闸板高度控制液面，使有用泡沫被刮板刮出。浮选机使用说明：开机前应先检查各部位螺栓，停机起动前应先手动旋转带轮，以防沉淀物淤积增加电动机负荷，工作时应细心调整闸门高度，使液面保持稳定，随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距，磨损时应注意更换，泵体内轴承每三个月要保养一次。易损件：叶轮，定子。

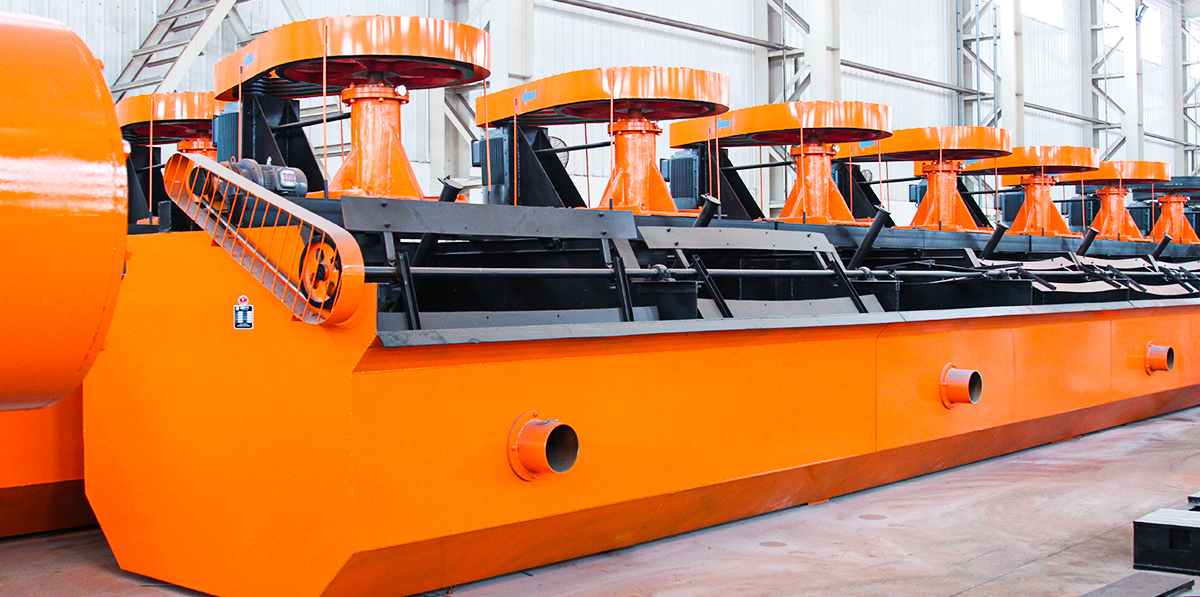

生产智造

保质保量完成生产任务

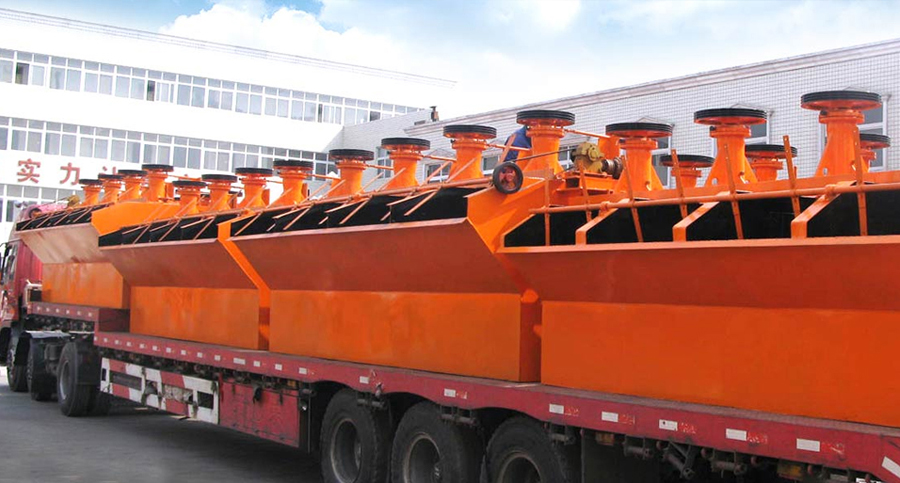

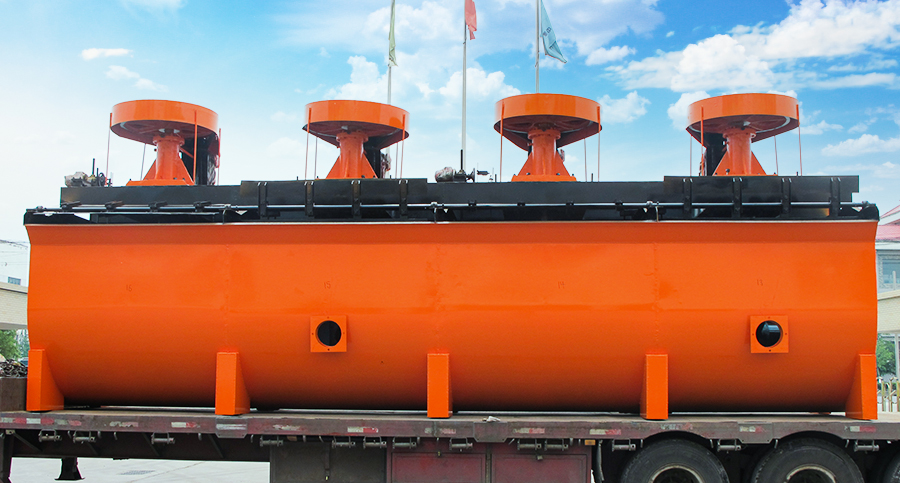

快速发货

及时交付给客户

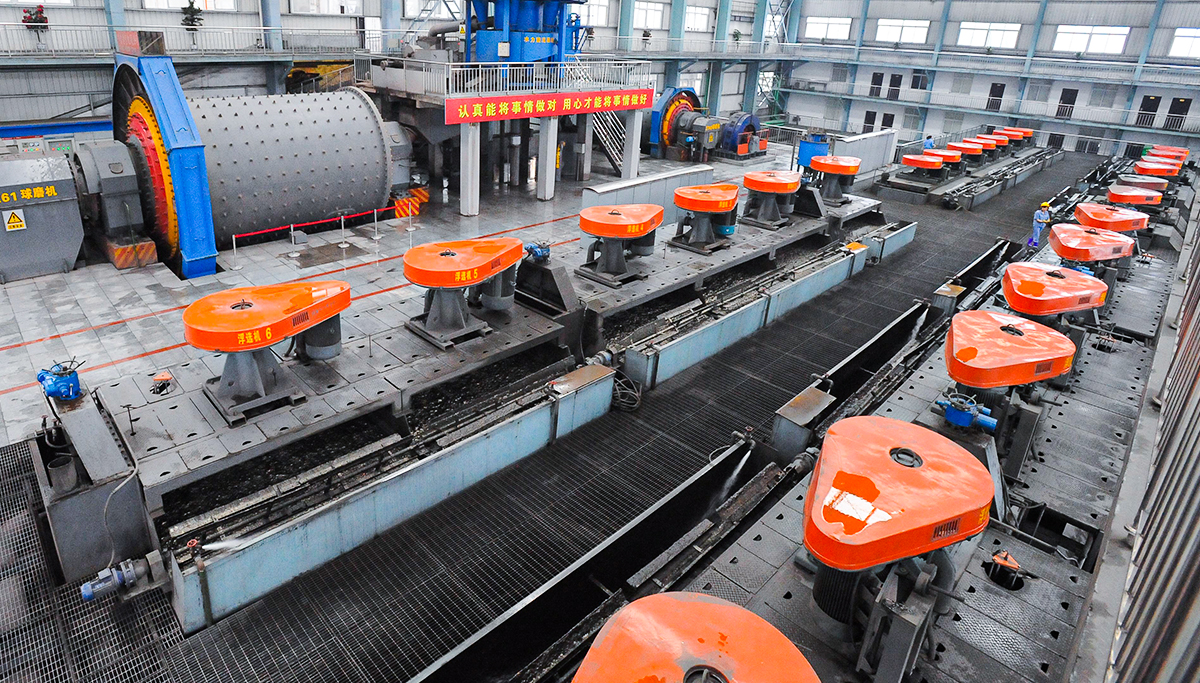

安装调试

快速安装调试至稳定投产

技术参数

Technical parameters

SF系列浮选机
KYF系列浮选机
BF系列浮选机
XCF系列浮选机

型号	有效容积 (m³)	处理能力
XJK-0.35	0.35	0.18-0.4
XJK-0.62	0.62	0.3-0.9
XJK-1.1	1.1	0.6-1.6
XJK-2.8	2.8	1.5-3.5
XJK-5.8	5.8	5-7
SF-0.37	0.37	0.2-0.4
SF-0.7	0.7	0.3-0.9
SF-1.2	1.2	0.6-1.6
SF-2.8	2.8	1.5-3.5
SF-4	4	2-4
SF-8	8	4-8
SF-10	10	5-10
SF-20	20	5-20
JJF-2	2	1-3
JJF-4	4	2-4
JJF-8	8	4-8
JJF-10	10	5-10
JJF-16	16	5-16
JJF-20	20	5-20

注：产量根据不同物料，进料粒度等因素其结果将有所不同

类别	型号	有效容积 (m³)	处理能力	主轴		刮板		槽体尺寸 (长×宽×高) (m)
类别	型号	有效容积 (m³)	处理能力	功率 (kw)	转速 (r/min)	转速 (r/min)	功率 (kw)	槽体尺寸 (长×宽×高) (m)
XJK型浮选机	XJK-0.35	0.35	0.18-0.4	1.5	483	25	1.1	0.7×0.7×0.7
	XJK-0.62	0.62	0.3-0.9	3	400	25	1.1	0.9×0.82×0.85
	XJK-1.1	1.1	0.6-1.6	5.5	330	25	1.1	1.1×1.1×10
	XJK-2.8	2.8	1.5-3.5	11	280	25	1.1	1.75×1.6×1.1
	XJK-5.8	5.8	5-7	22	240	25	1.5	2.2×2.2×12
SF型浮选机	SF-0.37	0.37	0.2-0.4	1.5	386	25	1.1	0.7×0.7×0.75
	SF-0.7	0.7	0.3-0.9	3	400	25	1.1	0.9×0.82×0.95
	SF-1.2	1.2	0.6-1.6	5.5	330	25	1.1	1.1×1.1×1.1
	SF-2.8	2.8	1.5-3.5	11	268	25	1.1	1.75×1.6×1.15
	SF-4	4	2-4	15	220	25	1.5	1.85×2.05×12
	SF-8	8	4-8	30	191	25	1.5	2.2×2.9×1.4
	SF-10	10	5-10	30	191	25	1.5	2.2×2.9×1.7
	SF-20	20	5-20	30×2	191	25	1.5	2.85×3.8×2.0
JJF型浮选机	JJF-2	2	1-3	7.5	443	25	1.5	1.4×1.4×1.1
	JJF-4	4	2-4	11	305	25	1.5	1.6×2.15×1.25
	JJF-8	8	4-8	22	233	25	1.5	2.2×2.9×1.4
	JJF-10	10	5-10	22	233	25	1.5	2.2×2.9×1.7
	JJF-16	16	5-16	30	180	25	1.5	2.85×3.8×1.7
	JJF-20	20	5-20	37	180	25	1.5	2.9×3.8×20

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	有效容积（m³）	生产能力 (m³/min)
KYF-1	1	0.2-1
KYF-2	2	0.4-2
KYF-3	3	0.6-3
KYF-4	4	1.2-4
KYF-8	8	3—8
KYF-16	16	4—6
KYF-24	24	4—24
KYF-38	38	10—38

型号		KYF-1	KYF-2	KYF-3	KYF-4	KYF-8	KYF-16	KYF-24	KYF-38
槽体尺寸	长（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	宽（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	高（mm）	1100	1250	1400	1500	1950	2400	2900	3400
单效重量（t）		1.1	1.5	1.9	2.3	3.6	5.9	9.9	15.1
有效容积（m³）		1	2	3	4	8	16	24	38
生产能力(m³/min)		0.2-1	0.4-2	0.6-3	1.2-4	3—8	4—6	4—24	10—38
主轴电动机	型号	Y132M1-6	Y160M2-8	Y160L-8	Y180L-8	Y200L-8	Y250M-8	Y250M-8	Y280S-8
主轴电动机	功率（kw）	4	5.5	7.5	11	15	30	30	37
叶轮	转速(r/min)	960	720	720	970	730	730	730	740
	直径（mm）	340	410	480	550	630	740	800	880
	高度（mm）	215	256	300	340	390	460	—	545
	转速(r/min)	281	247	219	200	175	160	150	138
	圆周速度(m/s)	5	5.3	5.5	5.76	5.77	6.7	6.25	6.36
刮板电动机	型号	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率（kw）	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	转速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	转速(r/min)	18	18	16	16	16	16	16	16
刮板	直径（mm）	500	500	580	600	600	700	700	500
鼓风机风压（kpa）		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充气量(m³.min)		2	2	2	2	2	2	2	2

型号	槽容积 (m³)	生产能力（m³/min）
BF-0.37	0.37	0.2～0.4
BF-0.65	0.65	0.3～0.7
BF-1.2	1.2	0.6～1.2
BF-2.0	2.0	1.0～2.0
BF-2.8	2.8	1.4～3.0
BF-4.0	4.0	2～4
BF-6.0	6.0	3～6
BF-8.0	8.0	4～8
BF-10	10	5～10
BF-16	16	8～16
BF-20	20	10～20
BF-24	24	12～24

型号	槽容积(m³)	内部尺寸（长×宽×高）(m)	空气吸入量(m³.min)	安装功率(kw)	电动机型号	生产能力（m³/min）
BF-0.37	0.37	0.74×0.74×0.75	0.9~1.05	1.5	Y90L-4	0.2~0.4
BF-0.65	0.65	0.85×0.95×0.9	0.9~1.10	3.0	Y132S-6	0.3~0.7
BF-1.2	1.2	1.05×1.15×1.10	1.0~1.10	5.5 4.0	Y132M2-6 Y132M1-6	0.6~1.2
BF-2.0	2.0	1.40×1.45×1.12	1.0~1.10	7.5	Y160M-6	1.0~2.0
BF-2.8	2.8	1.65×1.65×1.15	0.9~1.10	11	Y180L-8	1.4~3.0
BF-4.0	4.0	1.9×2.0×1.2	0.9~1.10	15	Y200L-8	2~4
BF-6.0	6.0	2.2×2.35×1.3	0.9~1.10	18.5	Y225S-8	3~6
BF-8.0	8.0	2.25×2.85×1.4	0.9~1.10	22 30	Y225M-8 Y250M-8	4~8
BF-10	10	2.25×2.85×1.7	0.9~1.10	22 30	Y225M-8 Y250M-8	5~10
BF-16	16	2.85×3.8×1.7	0.9~1.10	37 45	Y280S-8 Y280M-8	8~16
BF-20	20	2.85×3.8×2.0	0.9~1.10	37 45	Y280S-8 Y280M-8	10~20
BF-24	24	3.15×4.15×2.0	0.9~1.10	45	Y280M-8	12~24

型号	有效容积（m³）	生产能力 (m³/min)
XCF-1	1	0.2—1
XCF-2	2	0.4—2
XCF-3	3	0.6—3
XCF-4	4	1.2—4
XCF-8	8	3—8
XCF-16	16	4—16
XCF-24	24	4—24
XCF-38	38	10—38

型号		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽体尺寸	长（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	宽（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	高（mm）	1100	1250	1400	1500	1950	2400	10819	3400
单效重量（t）		1.2	1.7	2.3	2.7	3.9	6.6	8.0	16.8
有效容积（m³）		1	2	3	4	8	16	24	38
生产能力(m³/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主轴电动机	型号	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
主轴电动机	功率（kw）	5.5	7.5	11	15	22	37	37	45
叶轮	转速(r/min)	960	970	970	970	970	740	740	980
	直径（mm）	400	460	540	620	720	860	950	—
	高度（mm）	155	175	207	247	321	349	—	—
	转速(r/min)	358	331	266	215	185	160	153	—
	圆周速度(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板电动机	型号	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率（kw）	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	转速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	转速(r/min)	18	18	16	16	16	16	16	16
刮板	直径（mm）	500	500	580	600	600	700	700	700
鼓风机风压（kpa）		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充气量(m³.min)		2	2	2	2	2	2	2	2
