是选矿设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。
【螺旋直径】:300-3000mm
【螺旋转速】:3.2-30r/min
【设备重量】:0.7-84.8t
沉没式螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。该设备溢流端的螺旋叶片全部浸入溢流面以下,主要适用于溢流粒度为90-200目的矿石分级。
1、机器经检查无损伤、螺钉无松动,即可安装,安装在浇注好的混凝土的基础上;
2、螺旋体转动后,才可以开始给入矿浆,逐渐地均匀给矿;
3、在运转中,如果遇特殊故障如卡住、过载时,必须立即停车,将螺旋体提升出矿浆面,绝不准许螺旋体压在矿浆内,速将矿阀打开,避免淤塞;
4、需要停车时,应先停止供料,待物程分级完,内无物料之后,才能停止运转。

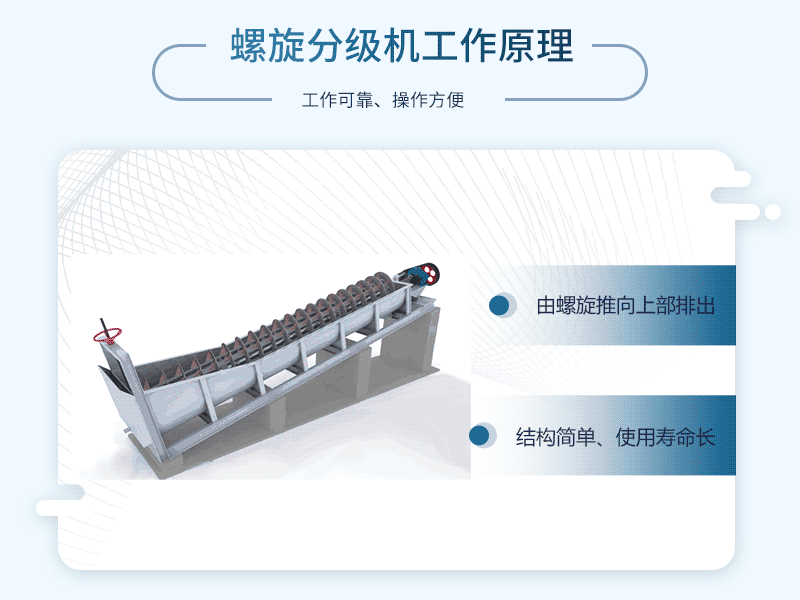

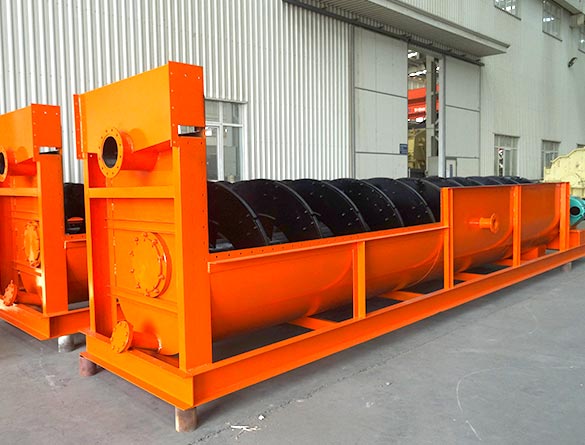

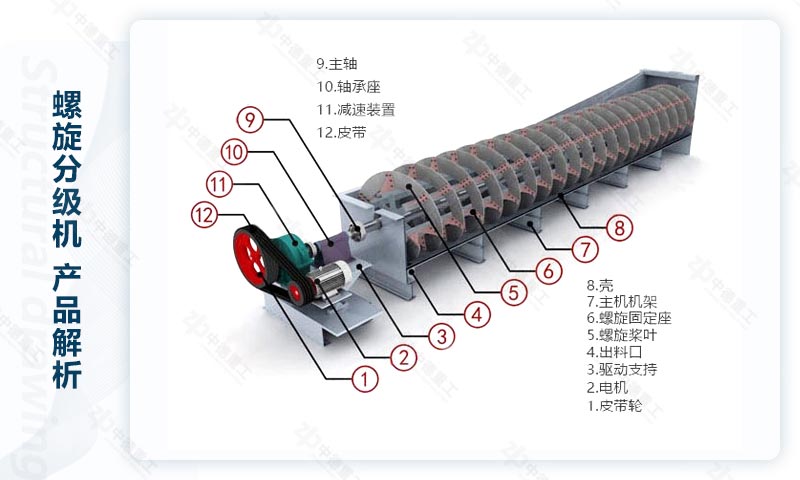

沉没式螺旋分级机工作时,由螺旋推向上部排出,来进行机械分级的一种分级设备,能把选矿球磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。沉没式螺旋分级机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。
01生产效率高
采用双侧排矿,这样缩短了矿粒在分级机中的运动路径,避免矿浆的回流,及时排出细粒溢流,缩短沉降时间。
02应用灵活
沉没式螺旋分级机可与球磨机、雷蒙磨、冲击磨、气流磨等各种粉磨设备组成闭路或开路系统。
03绿色环保
沉没式螺旋分级机负压生产,无粉尘污染,绿色环保,稳定性强,操作简便。
04分级效果好
处理物料的时候,可以过滤掉中大的杂料,可根据不同特殊要求,配置专用的分级结构。
型号 |
螺旋直径(mm) |
水槽长度(mm) |
螺旋转速(r/min) |
处理量(t/d) |
电动机功率(kw) |
外形尺寸(mm≤) |
总重(t) |
||||
按返砂 |
按溢流 |
传动用 |
升降用 |
长 |
宽 |
高 |
|||||
FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 |
