【提升高度】:28-32.7m
【输送量】:3-60m3/h
【适用物料】:煤、水泥、石块、砂、粘土、矿石等。
【应用领域】:适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料。

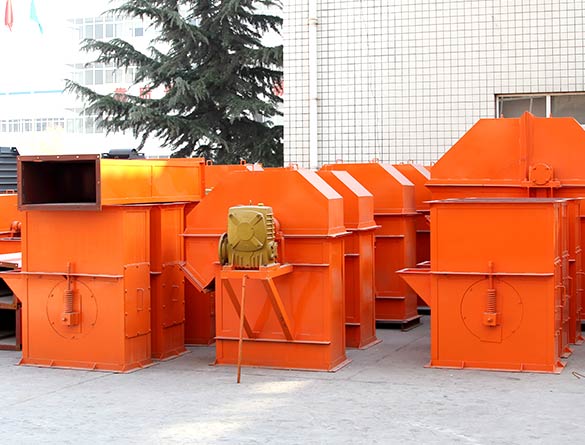

斗式提升机是用来提升各种散状物料,是目前国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料。目前在矿石矿粉提升领域有着广泛应用。具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点。该设备是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械,目前有环链、板链和皮带式三种。
斗式提升机是一种常用的提升设备,该系列提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
板链斗式提升机是一种新型的斗式提升机,采用板链传动,其命名方式采用提升量而命名而非斗宽。该系列斗式提升机有着很高的提升机效率。
皮带提升机的牵引构件为胶带,结构比较简单,在常规物料的提升中使用较多,但不适宜输送磨琢性大的物料。
三种提升机在选择时可以根据以下三点决定:一,物料的形态是粉状还是颗粒状还是小块状;二,物料有没有吸附性或者粘稠度,是否含水;三,物料的比重和单位时间内的输送量。
01提升范围广
该系列提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
02运行平稳
先进的设计原理和加工方法,保证了提升机运行的可靠性,提升高度高,提升机运行平稳,因此可满足较高的提升高度,实现物料的平稳输送。
03使用寿命长
提升机的喂料采取流入式,不需要用斗挖料,物料与设备之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
04维护保养简便
整机结构简单、安装方便、便于调整、维修和保养。 日常维护保养方式简单,费用低,节省整机使用成本。
环链胶带提升机技术参数
规格 | 最大提升高度 (m) |
输送量 (m³/h) |
物料最大块 (mm) |
斗距 (mm) |
电机功率 (kw) |
TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
钢丝胶带提升机技术参数
规格 | 最大提升高度 (m) |
输送量 (m³/h) |
物料最大块 (mm) |
斗容 (L) |
电机功率 (kw) |
TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板链提升机技术参数
规格 | 最大提升度 (m) |
最大提升量 (m³/h) |
允许占百分比 (%) |
节距 ( mm) |
电机功率 (kw) |
||||
10 | 25 | 50 | 75 | 100 | |||||
物料最大块(mm) | |||||||||
NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
