产品介绍

PRODUCT DETAILS

棒磨机主要用于钾长石，石英石和鹅卵石等矿石材料的加工和破碎。钢棒随磨机旋转，在摩擦力和离心力的作用下上升到一定的高度并被抛下，使物料持续受到撞击形成制砂。

生产智造

保质保量完成生产任务
快速发货

及时交付给客户
安装调试

快速安装调试至稳定投产

突出优势

Outstanding Advantages

节省动力

比传统设备节省动力40%以上，减少成本开支
制砂过程中，中砂比例含量高，级配连续性好
采用线接触碰撞，已被粉碎的物料不会被二次粉碎，不会过粉碎

工作原理

working principle

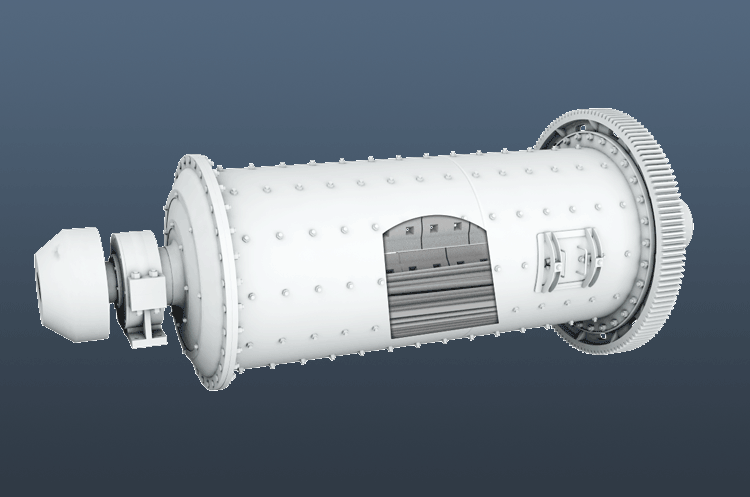

棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通棒磨机过周边大齿轮减速传动，驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下，被提升到一定高度，呈抛落或斜落状态落下。被磨制的物料由给矿口连续的进入筒体内部，被运动的磨矿介质所粉碎，并通过溢流和连续给矿的力量将产品排出机外，以进行下一段工序作业。

技术参数

Technical parameters

型号	有效容积 (m³)	装棒量 (t)	转速 (r/min)
MBS(Y)-1530	4.5	8	27
MBS(Y)-1532	4.8	8.5	27
MBS(Y)-1830	6.7	14	23.7
MBS(Y)-1832	7.2	15	23.7
MBS(Y)-2130	8.8	18	21.4
MBS(Y)-2132	9.6	20	21.4
MBS(Y)-2136	11	23	21.4
MBS(Y)-2230	10	21	19
MBS(Y)-2236	12	25	19
MBS(Y)-2430	12	25	19
MBS(Y)-2436	14	29	19
MBS(Y)-2730	15.5	32.5	18.4
MBS(Y)-2736	18	38	18.4
MBS(Y)-2740	20.6	43	18.4
MBS(Y)-3040	25.7	54	17
MBS(Y)-3230	21	44	16.4
MBS(Y)-3245	32	67	16.4
MBS(Y)-3642	38	79.5	15.8
MBS(Y)-3645	40.8	85	15.8
MBS(Y)-3650	46	96	15.8
MBS(Y)-3660	54	113	15.8

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	筒体		有效容积 (m³)	装棒量 (t)	转速 (r/min)	主电动机 (KW)
型号	直径 (mm)	长度 (mm)	有效容积 (m³)	装棒量 (t)	转速 (r/min)	主电动机 (KW)
MBS(Y)-1530	1500	3000	4.5	8	27	90
MBS(Y)-1532	1500	3200	4.8	8.5	27	90
MBS(Y)-1830	1830	3000	6.7	14	23.7	155
MBS(Y)-1832	1830	3200	7.2	15	23.7	155~180
MBS(Y)-2130	2100	3000	8.8	18	21.4	210
MBS(Y)-2132	2100	3200	9.6	20	21.4	210
MBS(Y)-2136	2100	3600	11	23	21.4	245
MBS(Y)-2230	2200	3000	10	21	19	245
MBS(Y)-2236	2200	3600	12	25	19	245
MBS(Y)-2430	2400	3000	12	25	19	280
MBS(Y)-2436	2400	3600	14	29	19	320
MBS(Y)-2730	2700	3000	15.5	32.5	18.4	355
MBS(Y)-2736	2700	3600	18	38	18.4	400
MBS(Y)-2740	2700	4000	20.6	43	18.4	480
MBS(Y)-3040	3000	4000	25.7	54	17	630
MBS(Y)-3230	3200	3000	21	44	16.4	500
MBS(Y)-3245	3200	4500	32	67	16.4	800
MBS(Y)-3642	3600	4200	38	79.5	15.8	1000
MBS(Y)-3645	3600	4500	40.8	85	15.8	1000~1250
MBS(Y)-3650	3600	5000	46	96	15.8	1250
MBS(Y)-3660	3600	6000	54	113	15.8	1400
