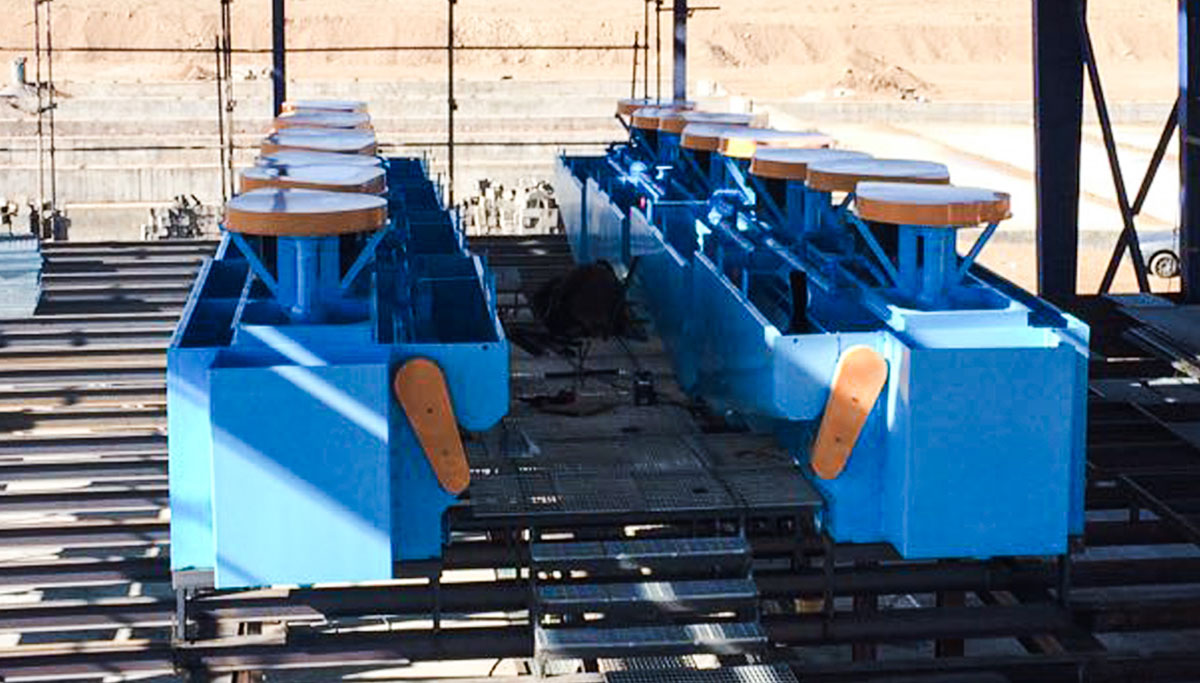

KYF系列浮选机

KYF系列浮选机

KYF系列浮选机

产品介绍

PRODUCT DETAILS

该浮选机采用“U”型槽体，空心轴充气和悬挂定子，尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮，类似于高比转速的离心泵轮，扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器，使空气能预先均匀地飞散在叶轮叶片的大分区域，提供了较大的矿浆一空气接角界面。

技术参数

Technical parameters

型号	有效容积（m³）	生产能力 (m³/min)
XCF-1	1	0.2—1
XCF-2	2	0.4—2
XCF-3	3	0.6—3
XCF-4	4	1.2—4
XCF-8	8	3—8
XCF-16	16	4—16
XCF-24	24	4—24
XCF-38	38	10—38

型号		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽体尺寸	长（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	宽（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	高（mm）	1100	1250	1400	1500	1950	2400	10819	3400
单效重量（t）		1.2	1.7	2.3	2.7	3.9	6.6	8.0	16.8
有效容积（m³）		1	2	3	4	8	16	24	38
生产能力(m³/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主轴电动机	型号	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
主轴电动机	功率（kw）	5.5	7.5	11	15	22	37	37	45
叶轮	转速(r/min)	960	970	970	970	970	740	740	980
	直径（mm）	400	460	540	620	720	860	950	—
	高度（mm）	155	175	207	247	321	349	—	—
	转速(r/min)	358	331	266	215	185	160	153	—
	圆周速度(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板电动机	型号	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率（kw）	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	转速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	转速(r/min)	18	18	16	16	16	16	16	16
刮板	直径（mm）	500	500	580	600	600	700	700	700
鼓风机风压（kpa）		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充气量(m³.min)		2	2	2	2	2	2	2	2
