HX(D)系列稀油圆振筛

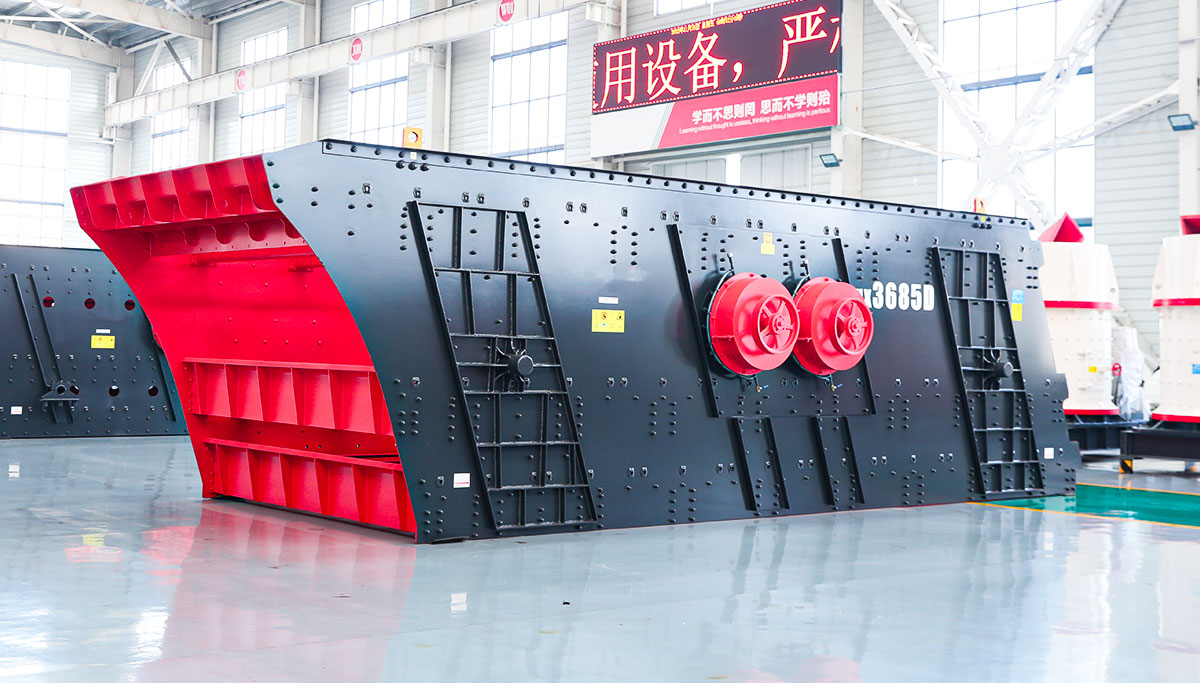

HX-D系列重型稀油圆振筛主图

≤300(mm)
进料粒度
1-140(mm)
分离粒径
5-13(mm)
振幅

产品介绍

PRODUCT DETAILS

红星集团HX(D)系列振动筛，是针对重型工况全新推出的一款新型圆周振动筛产品。技术成熟，配件通用性强。其振动强度大、结构强度高，且维护简单，使用寿命长。适用于重型、中型和精细筛分等各种筛分作业。这种筛分机是处理初级破碎和二级破碎后产物的理想设备，也可用于流程中的检查筛分和最终的成品筛分。

生产智造
保质保量完成生产任务
快速发货
及时交付给客户
安装调试
快速安装调试至稳定投产

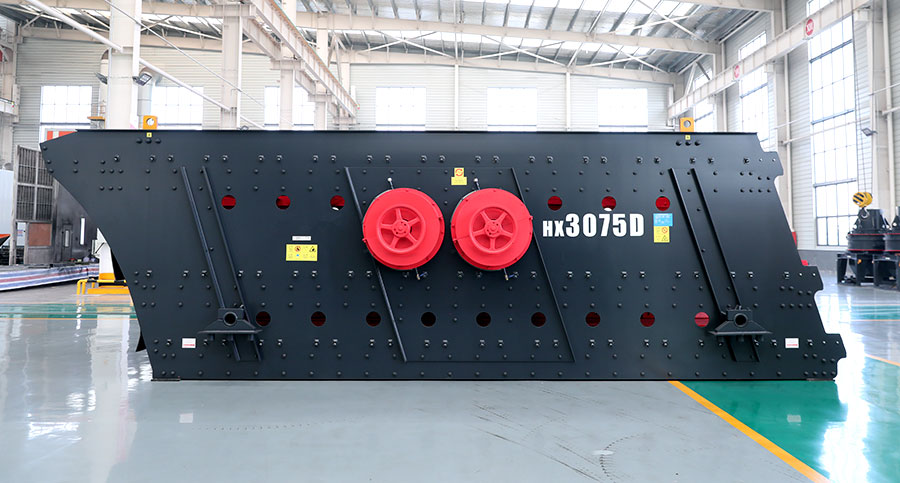

HX-D系列重型稀油圆振筛实拍图1

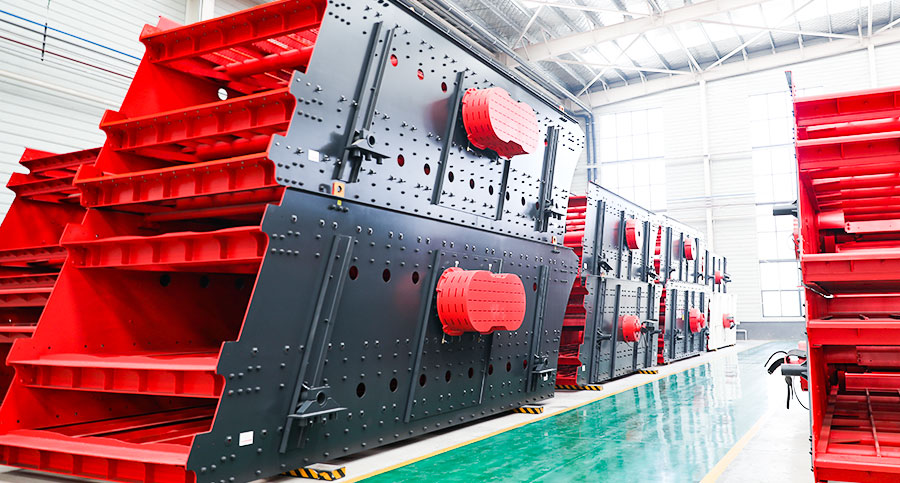

HX-D系列重型稀油圆振筛实拍图2

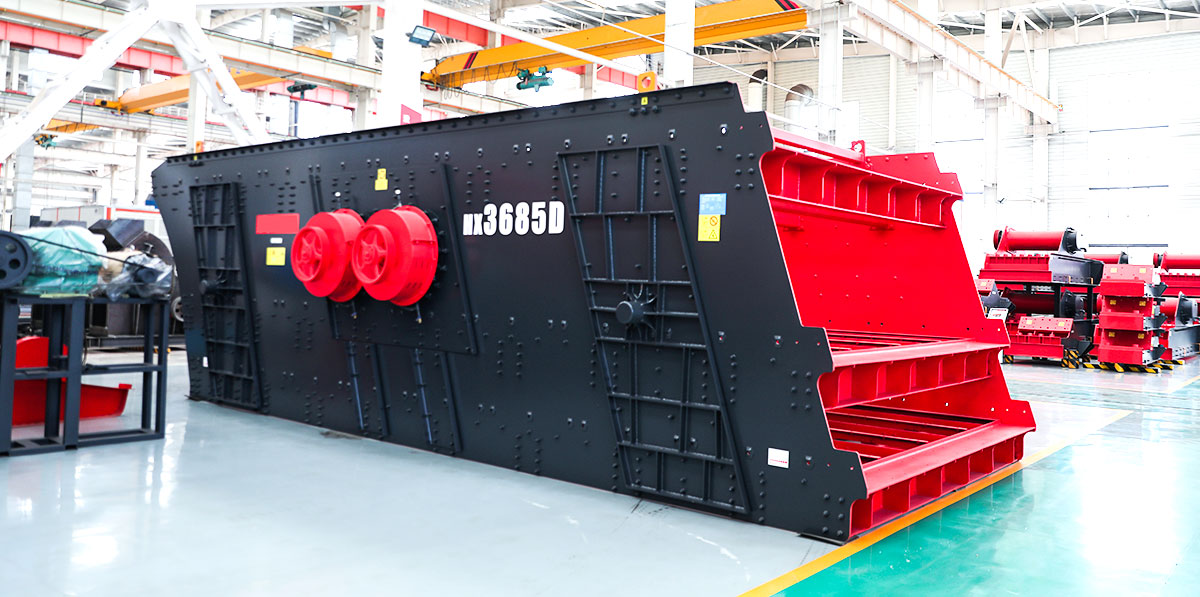

HX-D系列重型稀油圆振筛实拍图3

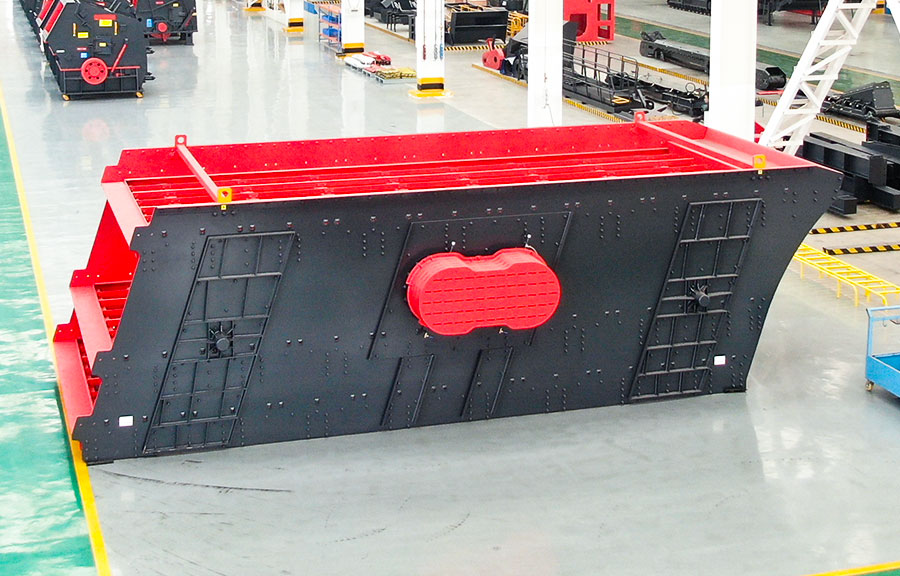

HX-D系列重型稀油圆振筛优势图

突出优势

Outstanding Advantages

15°一23°筛面倾角选型区间，可更好的适应现场具体工况
激振器为偏心轴+偏心块结构，传动稳定提供足够激振力
稀油润滑振动器，半年更换一次润滑油，日常维护省心省力
关键部位设计了耐磨保护层，延长设备使用寿命
皮带轮传动，可根据现场工况快速调整设备转速
采用振动设备专用轴承，为您的筛分工序保驾护航

技术参数

Technical parameters

HX系列稀油圆振筛
HX-D系列稀油圆振筛

型号	筛网层数	筛面倾角 (°)	振动频率 (r/min)	最大进料尺寸 (mm)	处理能力 (t/h)	电机功率 (kw)	筛孔尺寸 (mm)	双振幅 (mm)	外形尺寸 (长×宽×高) (mm)
2ZD1545	2	18	780-900	200	45-500	15	1-130	7-12	5380×2350×1550
3ZD1545	3	18	780-900	200	55-500	18.5	1-130	7-12	5575×2350×2130
4ZD1545	4	18-20	780-900	200	65-500	22	1-130	7-12	5730×2400×2620
2ZD1855	2	18	780-900	200	55-600	18.5	1-130	7-12	5680×2650×1570
3ZD1855	3	18	780-900	200	65-600	22	1-130	7-12	5900×2655×2250
4ZD1855	4	18-23	780-900	200	75-600	22	1-130	7-12	6030×2660×2640
2ZD2165	2	18	780-900	200	65-700	30	1-130	7-12	7160×2960×1825
3ZD2165	3	18	780-900	200	75-700	30	1-130	7-12	7400×2980×2505
4ZD2165	4	18-23	780-900	200	85-700	37	1-130	7-12	7450×2985×2635
2ZD2465	2	18	780-900	200	80-800	37	1-130	7-12	7160×3270×1825
3ZD2465	3	18	780-900	200	90-800	37	1-130	7-12	7400×3280×2505
4ZD2465	4	18-23	780-900	200	100-800	37	1-130	7-12	7450×3285×2635
2ZD2765	2	18	780-900	200	100-900	37	1-130	7-12	7180×3585×1945
3ZD2765	3	18	780-900	200	110-900	45	1-130	7-12	7390×3600×2585
4ZD2765	4	18-23	780-900	200	120-900	45	1-130	7-12	7480×3600×2855
2ZD3065	2	18	780-900	200	110-1200	37	1-130	7-12	7180×3885×1945
3ZD3065	3	18	780-900	200	120-1200	45	1-130	7-12	7390×3900×2585
4ZD3065	4	18-23	780-900	200	130-1200	45	1-130	7-12	7480×3900×2855
2ZD3074	2	18	780-900	200	120-1300	37	1-130	7-12	3190 3 10×1985
3ZD3074	3	18	780-900	200	130-1300	45	1-130	7-12	8415×3910×2675
2ZD3084	2	18	780-900	200	130-1300	37	1-130	7-12	9200×3900×1985

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	筛网层数	筛面倾角 (°)	处理能力 (t/h)
2HX1545	2	18	45-500
3HX1545	3	18	55-500
4HX1545	4	18-20	65-500
2HX1855	2	18	55-600
3HX1855	3	18	65-600
4HX1855	4	18-23	75-600
2HX2165	2	18	65-700
3HX2165	3	18	75-700
4HX2165	4	18-23	85-700
2HX2465	2	18	80-800
3HX2465	3	18	90-800
4HX2465	4	18-23	100-800
2HX2765	2	18	100-900
3HX2765	3	18	110-900
4HX2765	4	18-23	120-900
2HX3065	2	18	110-1200
3HX3065	3	18	120-1200
4HX3065	4	18-23	130-1200
2HX3074	2	18	120-1300
3HX3074	3	18	130-1300
2HX3084	2	18	130-1300

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	筛网层数	筛面倾角 (°)	振动频率 (r/min)	最大进料尺寸 (mm)	处理能力 (t/h)	电机功率 (kw)	筛孔尺寸 (mm)	双振幅 (mm)	外形尺寸 (长×宽×高) (mm)
2ZD3075D	2	15-20	600-1100	300	130-1300	22×2	1-140	5-13	8695×4080×2145
3ZD3075D	3	15-20	600-1100	300	140-1300	37×2	1-140	5-13	8940×4095×2885
2ZD3085D	2	15-20	600-1100	300	150-1300	37×2	1-140	5-13	9892×3909×2140
3ZD3085D	3	15-20	600-1100	300	160-1300	45×2	1-140	5-13	10132×4100×2880
2ZD3685D	2	15-20	600-1100	300	200-1500	37×2	1-140	5-13	9500×5420×2200
3ZD3685D	3	15-20	600-1100	300	220-1500	45×2	1-140	5-13	9780×5505×3050

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	筛网层数	筛面倾角 (°)	处理能力 (t/h)
2HX3075D	2	15-20	130-1300
3HX3075D	3	15-20	140-1300
2HX3085D	2	15-20	150-1300
3HX3085D	3	15-20	160-1300
2HX3685D	2	15-20	200-1500
3HX3685D	3	15-20	220-1500

注：产量根据不同物料，进料粒度等因素其结果将有所不同
