原料磨

原料磨

原料磨
  • 4.5-210(t/h)

    生产能力

  • 130-3550(kw)

    电机功率

  • 25.8-415(t)

    总重量

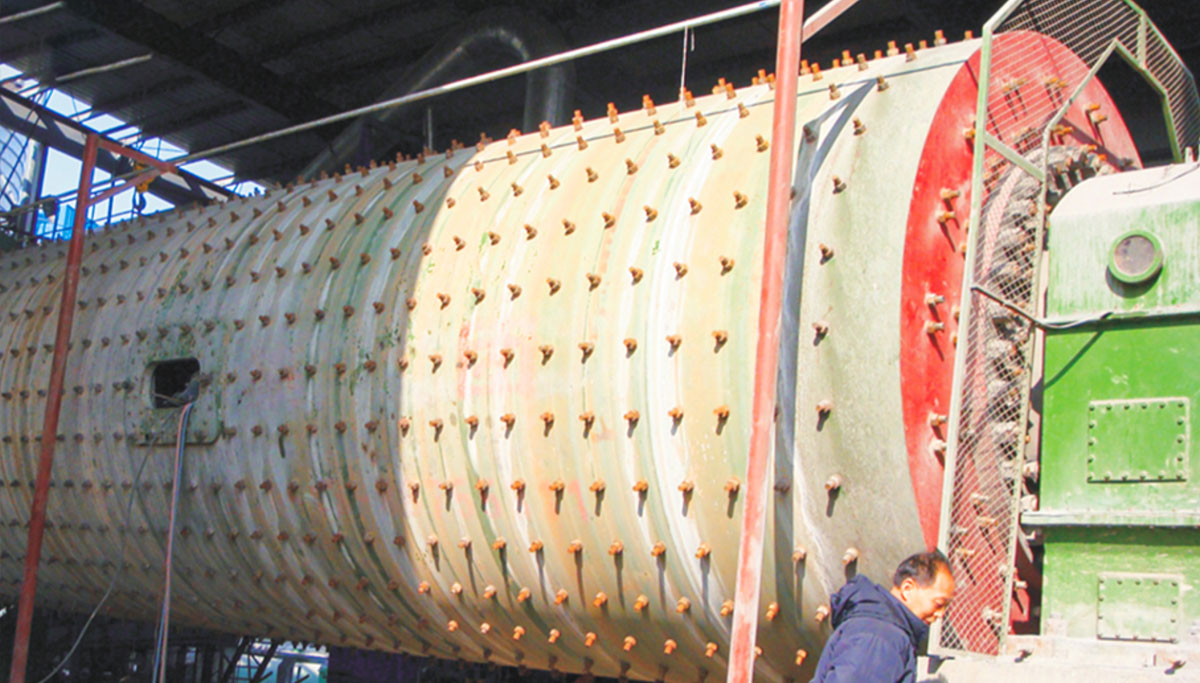

产品介绍

PRODUCT DETAILS

原料磨广泛用于建材、治金、电力及化工行业粉磨（烘干兼粉磨)水泥原料及其它物料。

突出优势

Outstanding Advantages

  • 分级效果好

    筒体内部采用新型分级衬板与标准阶梯衬板等规格，增加了物料研磨表面积，分级效果更好

  • 易于安装维护

    新型隔仓结构采用了可调扬料板与固定扬料板，易于安装，后期维护及更换更加简单

  • 磨损少、寿命长

    原料磨机为单仓结构，磨内衬板进行组合设计，针对原料磨内不同阶段采用不同的衬板结构，大大提高了粉磨效率

  • 粉磨细度高

    采用高细筛分磨粉技术，内置特殊结构的双层隔仓装置、活性衬板和磨尾出料装置，满足客户的对粉磨细度的需求

工作原理

working principle

磨机筒体被传动装置带动回转时，研磨体由于惯性离心力的作用，贴附在磨机筒体内壁的衬板面上与之一起回转，被带到一定高度后，借重力作用自由落下，此时研磨体将筒体内物料击碎，同时研磨体在回转的磨机内有上升、下落的循环运动，产生滑动和滚动，致使研磨体、衬板和被磨物料之间发生研磨作用使物料磨细。

原料磨

技术参数

Technical parameters
规格(直径×长度)(m) 转速 (r/min) 入料粒度 (mm) 研磨体装载量 (t)
Φ2.2×7.0 21.7 <25 35
Φ2.2×7.5 21.7 <25 35
Φ2.2×8.0 21.5 <25 36
Φ2.2×9.0 21.5 <25 40
Φ2.4×7.0 21.5 <25 36.5
Φ2.4×8.0 21.5 <25 42
Φ2.4×9.0 21.5 <25 55
Φ2.4×10 20.3 <25 55
Φ2.6×8.0 19.7 <25 51
Φ2.6×9.0 19.7 <20 58
Φ2.6×10 19.7 <20 64
Φ3.0×9.0 18.2 <20 78
Φ3.0×11 18.2 <20 95
Φ3.2×10 17.8 <25 100
Φ3.2×11 17.8 <25 110
Φ3.4×7.5 16.9 <20 80
Φ3.4×7.5+1.8 16.9 <20 70
Φ3.5×10 16.8 <20 140
Φ3.8×7.5 16.5 <15 130
Φ3.8×8.5 16.5 <15 160

注：产量根据不同物料，进料粒度等因素其结果将有所不同

规格(直径×长度)(m) 转速 (r/min) 入料粒度 (mm) 研磨体装载量 (t) 主电动机 (KW) 主减速机
Φ2.2×7.0 21.7 <25 35 380 ZD70
Φ2.2×7.5 21.7 <25 35 380 ZD70
Φ2.2×8.0 21.5 <25 36 480 ZD70
Φ2.2×9.0 21.5 <25 40 480 ZD70
Φ2.4×7.0 21.5 <25 36.5 480 ZD70
Φ2.4×8.0 21.5 <25 42 570 ZD80
Φ2.4×9.0 21.5 <25 55 630 ZD80
Φ2.4×10 20.3 <25 55 630 ZD80
Φ2.6×8.0 19.7 <25 51 630 MBY630
Φ2.6×9.0 19.7 <20 58 710 MBY630
Φ2.6×10 19.7 <20 64 800 MBY710
Φ3.0×9.0 18.2 <20 78 1000 MBY800
Φ3.0×11 18.2 <20 95 1250 MBY800
Φ3.2×10 17.8 <25 100 1400 MBY900
Φ3.2×11 17.8 <25 110 1400 MBY900
Φ3.4×7.5 16.9 <20 80 1000 MBY800
Φ3.4×7.5+1.8 16.9 <20 70 1250 MBY800
Φ3.5×10 16.8 <20 140 1600 MBY1000
Φ3.8×7.5 16.5 <15 130 1600 MBY1000
Φ3.8×8.5 16.5 <15 160 1800 MBY1000

注：产量根据不同物料，进料粒度等因素其结果将有所不同
