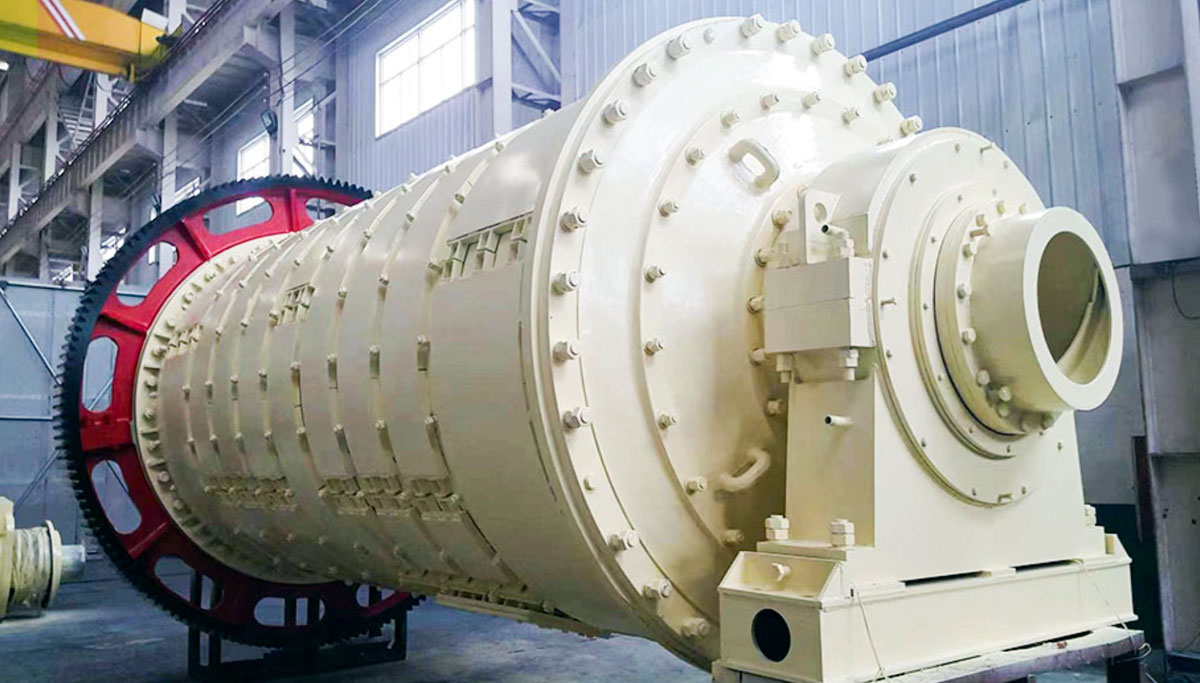

风扫煤磨-中德重工-中德重工

突出优势

Outstanding Advantages

生产能力大
细度易调整
结构紧凑、运转平稳，安装维修方便，使用寿命长
对物料适应性强，可以粉磨各种硬度的煤炭

工作原理

working principle

本磨机为边缘传动，由电动机通过减速机及大小齿轮带动磨机传动。原煤由喂料设备进入到磨机的进料装置中，温度为300℃左右的热风也通过进风管进入进料装置，烘干仓内设有特制的扬料板将原煤扬起，使得原煤在此处进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。粉磨仓内装有研磨体（钢球），煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时，由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机，较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。

技术参数

Technical parameters

规格(直径×长度)(m)	筒体转速 (r/min)	研磨体装载量 (t)
Φ1.7×2.5	24.5	7.5
Φ1.8×(3+1.5)	25	7.8
Φ2.2×3	22	13
Φ2.2×4.4	22.4	19
Φ2.4×(4.5+2)	20.4	20.8
Φ2.4×4.75	20.4	22
Φ2.6×(5.25+2.25)	19.7	28
Φ2.8×(5+3)	18.7	32
Φ2.8×(5.75+2.25)	18.7	34
Φ3×(6.5+2.5)	18.3	43
Φ3.2×(6.5+2)	17.08	50
Φ3.2×(7+2.5)	17.08	55
Φ3.4×(6+3)	17.47	54
Φ3.4×(6.5+2.5)	17.47	54
Φ3.5×8	17.2	80
Φ3.8×(7+2.5)	16.7	75.5
Φ3.8×(7.5+3)	16.7	80
Φ3.8×(7.75+3.5)	16.7	85

注：产量根据不同物料，进料粒度等因素其结果将有所不同

规格(直径×长度)(m)	筒体转速 (r/min)	研磨体装载量 (t)	主电动机 (KW)	主减速机
Φ1.7×2.5	24.5	7.5	95	ZD40-8
Φ1.8×(3+1.5)	25	7.8	95	ZD40-10
Φ2.2×3	22	13	180	ZD50-9
Φ2.2×4.4	22.4	19	240	ZD60-11
Φ2.4×(4.5+2)	20.4	20.8	355	ZD70-8
Φ2.4×4.75	20.4	22	280	ZD60-8
Φ2.6×(5.25+2.25)	19.7	28	400	ZDY400
Φ2.8×(5+3)	18.7	32	500	MBY560
Φ2.8×(5.75+2.25)	18.7	34	500	MBY560
Φ3×(6.5+2.5)	18.3	43	630	MBY560
Φ3.2×(6.5+2)	17.08	50	710	MBY630
Φ3.2×(7+2.5)	17.08	55	710	MBY630
Φ3.4×(6+3)	17.47	54	900	MBY800
Φ3.4×(6.5+2.5)	17.47	54	900	JDX-80
Φ3.5×8	17.2	80	1000	MBY800
Φ3.8×(7+2.5)	16.7	75.5	1250	MBY(X)800
Φ3.8×(7.5+3)	16.7	80	1400	JDX-90
Φ3.8×(7.75+3.5)	16.7	85	1400	JDX-90
